怎样才能称得上是专业的室内泳池设计方案呢？小编在这里献上干货。
（全文干货满满，篇幅过长，建议收藏后观看哦~）
项目名称

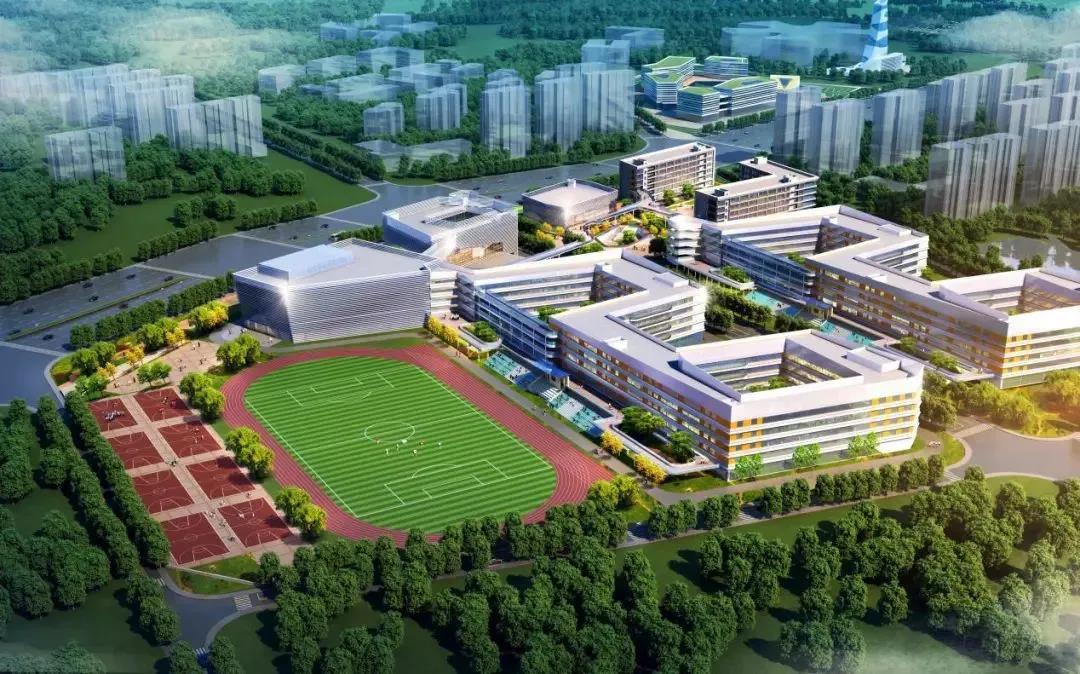

中国科学院大学（青岛）附属学校西区体育馆项目
项目介绍
中国科学院大学（青岛）附属学校是由中国科学院大学和青岛市城阳区人民政府联合创办的国有民办公助非营利学校。学校坐落在青岛市城阳区，占地131亩，建筑面积11万多平方米，可容纳72个班级，近3000名学生就读。学校的配套设施高端，打造智慧校园，校内体育馆打造室内专业恒温除湿泳池。
方案设计
1.项目概况
根据客户提供的资料可知，该项目游泳池池面面积为50×21=1050㎡，平均深度1.2-1.6m, 泳池容积1470m³；泳池空间面积（暂估）1850㎡。恒温恒湿运行指标：泳池恒温设计温度为28℃，室内恒温30℃，换气次数4-6次/小时（新风标准为20m3/h·人），相对湿度为60-70%。现针对本项目，选用天舒泳池除湿恒温系统满足各项需求。
2.设计参数

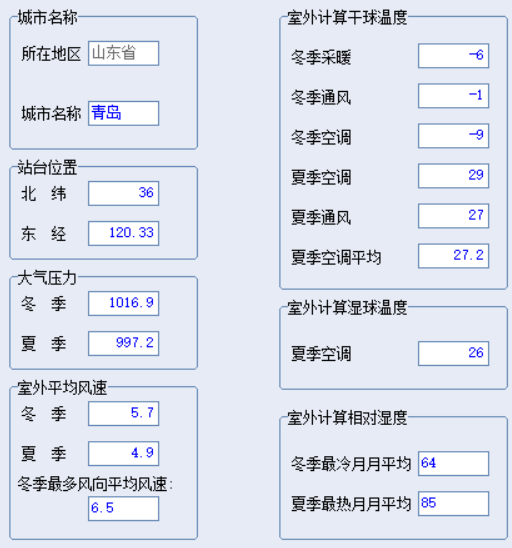

①空调系统室外设计参数
②系统室内设计参数
③泳池室内设计参数
3.泳池恒温除湿系统计算
3.1室内泳池恒温设计计算
3.1.1泳池恒温所需热量为下列各项耗热量之和：
①池水表面蒸发损失的热量
②泳池的水表面、池底、池壁、管道和设备等传导所损失的热量
③补充新鲜水加热所需要的热量
3.1.2泳池水表面蒸发损失的热量：186.62KW/h。
3.1.3泳池的水表面、池底、赤壁、管道和设备等传导所损失的热量，应按泳池水表面蒸发损失热量的20%计算确定：37.32KW。
3.1.4补充新鲜水加热所需的热量为85.48KW
3.1.5泳池恒温总耗热量为309.42KW
3.1.6泳池初次加热耗热量
泳池初次加热时间48小时，初步考虑在基础水温较高的环境下，对泳池进行初次加热，本次初加热选型按环境温度13℃计算，加热时热损失按照水池恒温池表面损失的40%计算，则水池初次加热耗热量为：764.9KW
3.2室内泳池湿负荷计算
3.2.1技术参数条件：
①冬季采暖室外计算温度：-6℃
②夏季空调室外计算干球温度：29℃
③夏季空调室外计算湿球温度：26℃
则夏季室外参数：dw=20.423g/kg.干空气 ，hw=81.465kJ/kg
目标室内参数：温度30℃，相对湿度65%
得：dn=17.701g/kg.干空气，hn=75.552kJ/kg
④泳池：空间面积：1850㎡，层高：9.6m
⑤泳池服务人数：581人
上式中：n－泳池综合服务人数
F池－泳池面积：1050㎡
S人－人均所占面积：3.34㎡/人
⑥新风量Q新＝20 m³/h·人（新风标准）×581人＝11620m³/h
3.2.2夏季最大湿负荷分析及计算：
① 新风湿负荷W1：32.36kg/h
② 池水散湿量W2=211.4kg/h
③人体散湿量为：W3=64.14Kg/h
④池边散湿量：W4=14.77Kg/h
则总湿负荷 W= 322.67kg/h
3.3夏季室内冷负荷计算
3.3.1冷负荷分析及计算
① 新风负荷Q1：61.45kw
② 室内人员散热量Q2：
人数的概算：根据学校游泳馆，本房间内人数可最大定为235人。（其中30%的人在池边室温下活动，每人每小时散热量为134W，相当于轻体力劳动；65%的人在游泳池中漫游，每人每小时散热量为235W，相当于中等体力劳动；5%的人在游泳池中快游，每人每小时散热量为407W，相当于重体力劳动）
算得Q2≈123.93KW
③ 其它负荷：根据国家标准，单位冷负荷按每平方150W计取，则为Q3=277.5KW（指人活动区域的有效冷负荷）
(注: 其它负荷包括池水散热量、室内照明和围护结构等的冷负荷)
夏季总冷负荷为462.88KW。
3.4冬季室内热负荷计算
考虑新风热负荷及室内人员散热量、其它主要包括补偿围护结构热损失、泳池补水损失等的热负荷,泳池空间高度约7m，单位热负荷取为200w/㎡。
则为：Q冬=370KW。
3.5室内通风量计算
按设计规范室内的换风次数每小时为（4-6）次，取4次，室内面积为1850㎡，高度为7米。则游泳池大厅通风量为51800m³/h。
设备选型
根据计算数据以及产品各项参数，最后系统由2台160公斤泳池除湿恒温热泵和10台48匹空气源热泵机组组成，为体育馆提供池水初加热、池水恒温、室内环境除湿、夏季制冷、冬季采暖等功能，打造专业型、节能型、智慧型游泳馆。
